產品展示

                      CD/CG型液壓缸

                      CD/CG型液壓缸

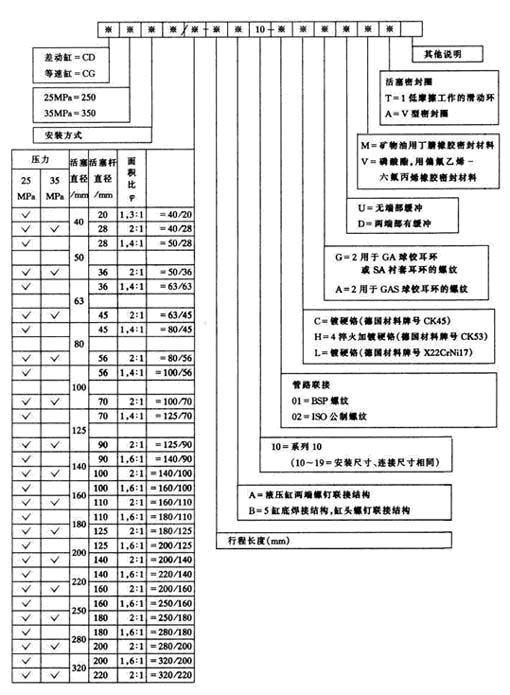

                       型號說明:

                      CD/CG重載液壓缸技術參數


                      缸徑

                      /mm

                      桿徑

                      /mm

                      速度比φ

                      推力/KN

                      拉力/KN

                      25Mpa

                      35Mpa

                      25Mpa

                      35MPa

                      非差動

                      差動CD

                      等速CG

                      非差動

                      差動CD

                      等速CD

                      差動CD

                      等速CG

                      差動CD

                      等速CG

                      40

                      ▲20

                      28

                      1.3

                      2

                      31.40

                      15.4

                      21.9

                      16.00

                      44.00


                      21.56


                      22.44


                      16.02

                      21.9

                      16.00


                      22.44


                      22.44

                      50

                      ▲28

                      36

                      1.4

                      2

                      49.10

                      25.45

                      33.67

                      23.62

                      68.72


                      35.63


                      33.07


                      23.62

                      33.67

                      23.62


                      33.07


                      33.07

                      63

                      ▲36

                      45

                      1.4

                      2

                      77.90

                      39.75

                      52.50

                      38.15

                      109.1


                      55.65


                      534.4


                      38.17

                      52.50

                      38.15


                      53.44


                      53.44

                      80

                      ▲45

                      56

                      1.4

                      2

                      125.65

                      61.57

                      85.90

                      64.10

                      175.90


                      86.2


                      89.7


                      64.10

                      85.9

                      64.10


                      89.7


                      89.7

                      100

                      ▲56

                      70

                      1.4

                      2

                      196.35

                      96.2

                      134.75

                      100.15

                      274.90


                      134.68


                      140.2


                      100.15

                      134.75

                      100.15


                      140.2


                      140.2

                      125

                      ▲70

                      90

                      1.4

                      2

                      306.8

                      159.05

                      210.50

                      147.75

                      429.50


                      222.69


                      206.8


                      147.75

                      210.50

                      147.75


                      206.8


                      206.8

                      140

                      ▲90

                      100

                      1.6

                      2

                      384.75

                      196.35

                      225.80

                      188.50

                      538.70


                      274.89


                      263.9


                      188.50

                      225.80

                      188.50


                      263.9


                      263.9

                      160

                      ▲100

                      110

                      1.6

                      2

                      502.5

                      237.57

                      306.30

                      265

                      703.50


                      332.6


                      371


                      265

                      306.30

                      265


                      371


                      371

                      180

                      ▲110

                      125

                      1.6

                      2

                      636.17

                      306.8

                      398.6

                      329.38

                      890.60


                      429.52


                      461.1


                      329.38

                      398.6

                      329.38


                      461.1


                      461.1

                      200

                      ▲125

                      140

                      1.6

                      2

                      785.25

                      384.85

                      478.60

                      400.55

                      1099


                      538.79


                      560.7


                      400.55

                      478.60

                      400.55


                      560.7


                      560.7

                      220

                      ▲140

                      160

                      1.6

                      2

                      950.33

                      502.65

                      565.48

                      447.5

                      1330


                      703.7


                      626.5


                      447.5

                      565.48

                      447.5


                      626.5


                      626.5

                      250

                      ▲160

                      180

                      1.6

                      2

                      1227.2

                      636.17

                      724.53

                      591

                      1715


                      890.64


                      829.4


                      591

                      724.53

                      591


                      829.4


                      829.4

                      280

                      ▲180

                      200

                      1.6

                      2

                      1539.4

                      785.4

                      903.20

                      754

                      2155


                      1099.56


                      1055.5


                      754

                      903.2

                      754


                      1055.5


                      1055.5

                      320

                      ▲200

                      220

                      1.6

                      2

                      2010.6

                      950.32

                      1225.20

                      1060.3

                      2814.8


                      1330.45


                      1484.4


                      1060.3

                      1225.2

                      1060.3


                      1484.4


                      1484.4

                       CD/CG液壓缸最大行程及全長公差


                      全長公差

                      L+行程=安裝長度

                      0~499

                      500~1249

                      1250~3149

                      3150~8000

                      許用偏差

                      ±1.5

                      ±2

                      ±3

                      ±6

                      最大行程

                      液壓缸內徑

                      40

                      50

                      63

                      80

                      90~125

                      140~320

                      可達到的最大行程

                      2000

                      3000

                      4000

                      6000

                      8000

                      10000

                      安裝方式


                      型號

                      安   裝   方   式   代   號

                      A

                      B

                      C

                      D

                      E

                      F

                      缸底襯套耳環

                      缸底球鉸耳環

                      缸頭法蘭

                      缸底法蘭

                      中間耳軸

                      切向底座

                      CD250

                      O

                      O

                      O

                      O

                      O

                      O

                      CG250



                      O


                      O

                      O

                      CD350

                      O

                      O

                      O

                      O

                      O

                      O

                      CG350



                      O


                      O

                      O

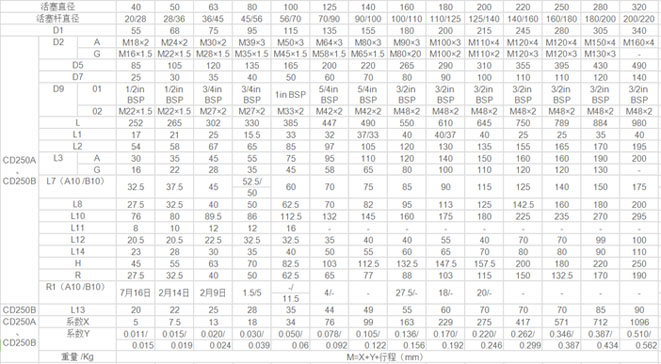

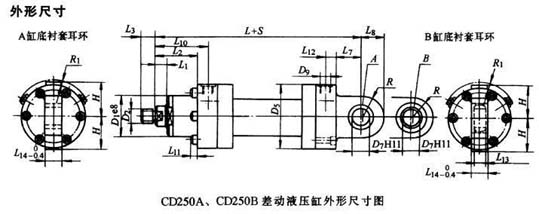

                      CD250A、CD250B差動液壓缸尺寸/mm




                      注:1、A10型用螺紋連接缸底,適用于所有尺寸的缸徑。
                              2、B10型用焊接缸底,只用在≤100mm的缸徑。
                              3、缸頭外側采用密封蓋,僅用于≥125mm的缸徑。
                              4、缸頭外側采用活塞桿導向套,僅用于≤100mm的缸徑。
                              5、缸頭、缸底與缸筒螺紋連接時,當缸徑≤100mm,螺釘頭均露在法蘭外,當缸徑>100mm時,
                                     螺釘頭凹入缸底法蘭內。
                              6、單向節流閥和排氣閥與水平線夾角θ:
                                     CD350系列:缸徑≤200mm,θ=30o;缸徑≥220mm,θ= 45o。
                                     CD250系列:除缸徑=300mm,θ= 45o外,其余均為30o。
                              7、01為惠式管螺紋;02為ISO公制螺紋。  (以下表注與此表相同)

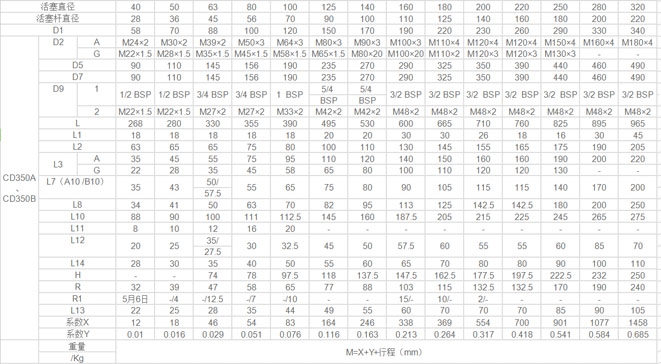

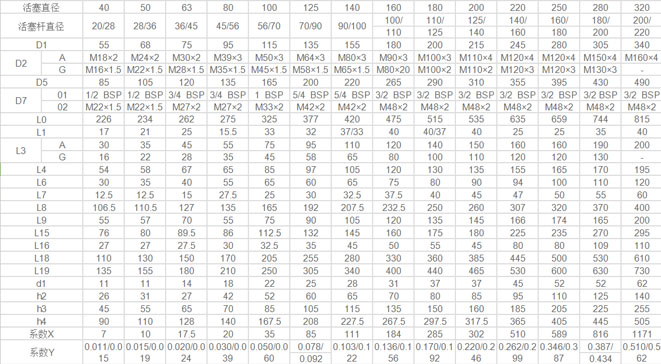

                       CD350A、CD350B差動液壓缸外形尺寸表

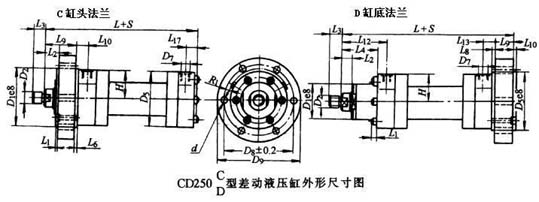

                       CD250C、CD250D差動液壓缸外形尺寸表/mm

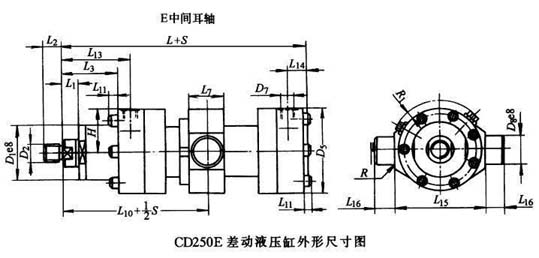

                      CD250E差動液壓缸外形尺寸/mm

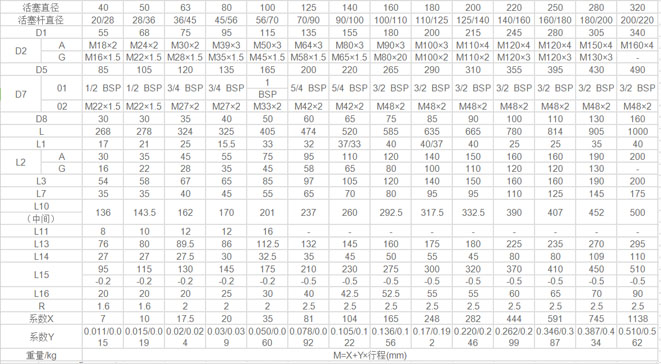

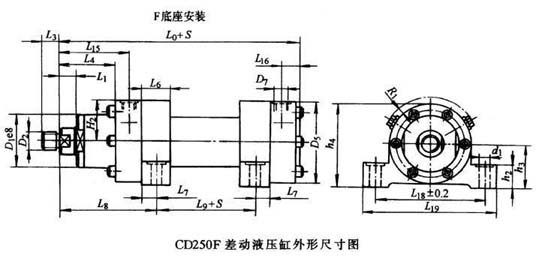

                      CD250F差動液壓缸外形尺寸/mm

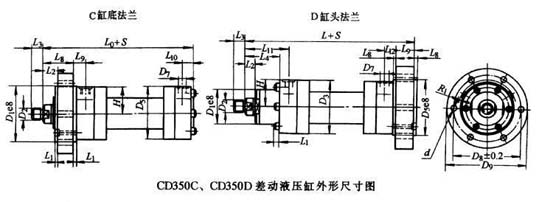

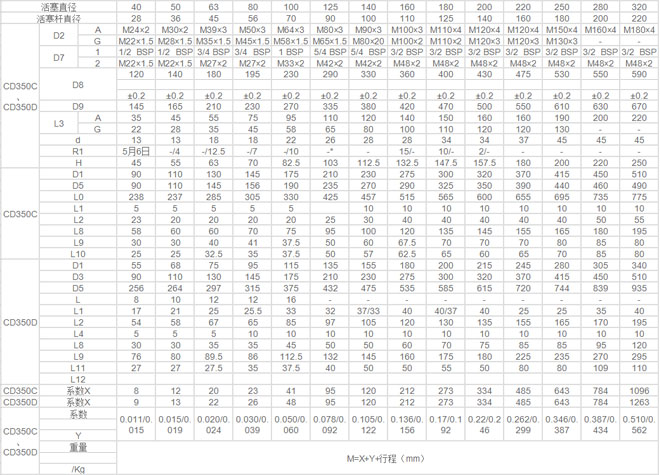

                      CD350C、CD350D差動液壓缸外形尺寸/mm

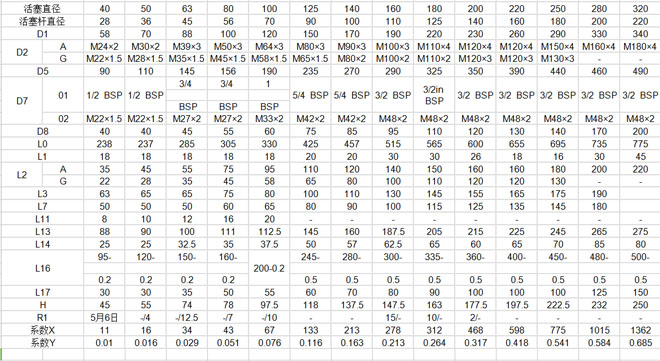

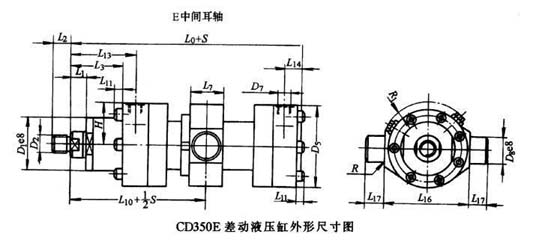

                      CD350E差動液壓缸外形尺寸/mm

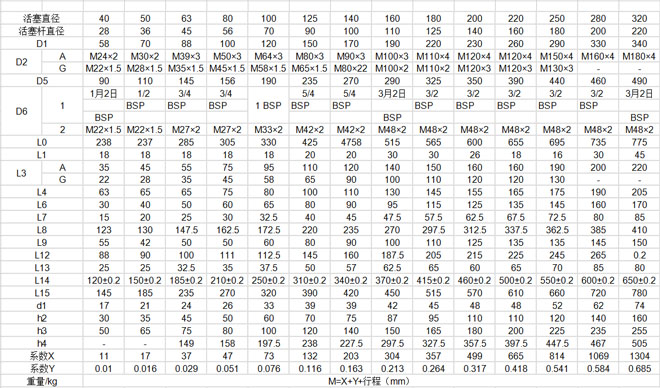

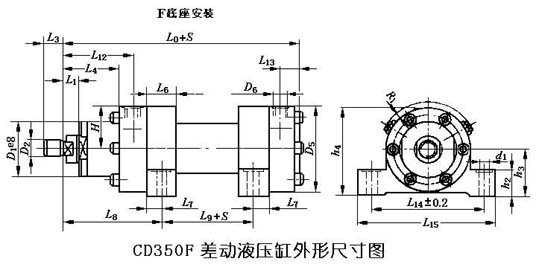

                       CD350F差動液壓缸外形尺寸/mm
