HSG型工程油缸

HSG型工程油缸

液壓缸是液壓系統中，往復運動的執行機構，液壓能通過液壓缸轉換為機械能，可實現中機中規定的各項動作的自動控制。主要用于工程機械，重型機械，超重運輸機械，礦山設備及其他車輛的液壓傳動。它具有結構簡單，工作可靠，易于維修，可帶緩沖裝置及連接方式多等特點。

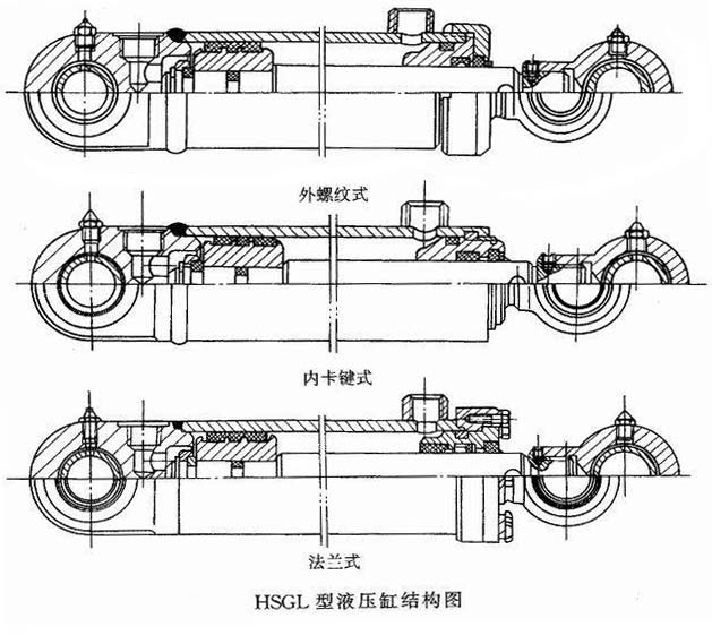

結構圖

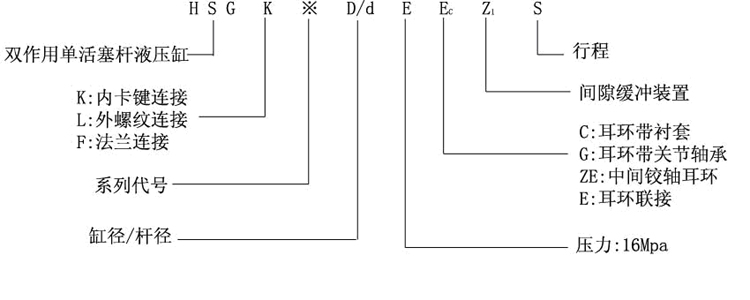

型號說明：

基本參數

缸徑 (mm)	活塞桿直徑			工作壓力 16Mpa						最大行程 (mm)
	速比 1.33	速比 1.46	速比 2	速比1.33		速比1.46		速比2
	速比 1.33	速比 1.46	速比 2	推力	拉力	推力	拉力	推力	拉力
40	20	22	25	20100	15070	20100	14010	20100	12270	1700
50	25	28	32	31400	23550	31400	18060	31400	15010	1700
63	32	35	45	49870	37070	49870	34480	49870	24430	2000
80	40	45	55	80420	60320	80420	54980	80420	42410	2000
90	45	50	63	101790	76340	101790	70360	101790	5190	2000
100	50	55	70	125660	94240	125660	87650	125660	64060	3000
110	55	63	80	152050	114040	152050	102180	152050	71630	3000
125	63	70	90	196350	146480	196350	134770	196350	94560	3000
140	70	80	100	246300	184730	246300	165880	246300	120600	3500
150	75	85	105	282740	212060	282740	191950	282740	144200	3500
160	80	90	110	321700	241270	321700	219900	321700	169600	3500
180	90	100	125	407150	305370	407150	281500	407150	210800	4000
200	100	110	140	508200	376990	508200	350600	508200	256300	4000
220	110	125	160	608200	456160	608200	411860	608200	286500	4000
250	120	140	180	785600	589050	785600	539100	785600	378200	4000

外形尺寸

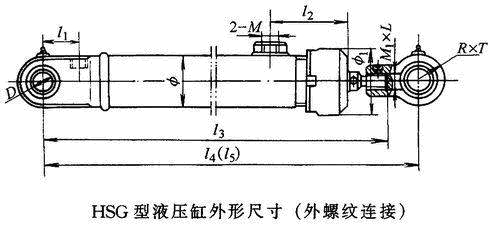

一、外螺紋連接

缸徑	φ	φ1	D	L1	L2	L3	L4	L5	R×T厚	2-M	M1-L長
63	76	90	30	40	77	274+行程	312+行程	275+行程	35×35	M22×1.5	M27×2
80	95	110	40	45	77	303+行程	365+行程	310+行程	45×45	M22×1.5	M33×2
90	108		40	45		308+行程	370+行程	310+行程	45×45	M22×1.5	M36×2

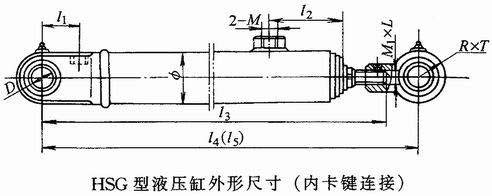

二、內卡鍵連接式

缸徑	φ	D	L1	L2	L3	L4	L5	R×T厚	2-M	M1-L長
63	83	30	40	73	274+行程	310+行程	275+行程	35×35	M22×1.5	M27×2
80	95	40	45	73	303+行程	365+行程	310+行程	45×45	M22×1.5	M33×2
90	108	40	45	78	308+行程	370+行程	310+行程	45×45	M33×2	M36×2
100	121	50	55	88	357+行程	430+行程	365+行程	60×60	M33×2	M42×2
110	133	50	55	92	363+行程	440+行程	370+行程	60×60	M33×2	M48×2
125	152	50	55	97	378+行程	455+行程	380+行程	60×60	M33×2	M52×2
140	168	60	65	107	415+行程	500+行程	420+行程	70×70	M33×2	M60×2
160	194	60	65	115	427+行程	515+行程	430+行程	70×70	M42×2	M68×2
180	219	70	75	127	488+行程	590+行程	490+行程	80×80	M42×2	M76×3
200	245	80	85	138	518+行程	630+行程	520+行程	90×90	M42×2	M85×3
220	273	90	90	143	565+行程	690+行程	565+行程	100×100	M48×2	M95×3
250	299	100	100	153	598+行程	730+行程	595+行程	110×110	M48×2	M100×3

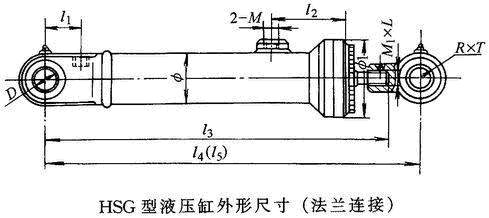

三、法蘭連接式

缸徑	φ	φ1	D	L1	L2	L3	L4	L5	R×T厚	2-M	M1-L長
80	95	120	40	45	73	303+行程	365+行程	310+行程	45×45	M22×1.5	M33×2
90	108	140	40	45	78	308+行程	370+行程	310+行程	45×45	M22×1.5	M36×2
100	127	150	50	55	82	357+行程	430+行程	365+行程	60×60	M33×2	M42×2
110	133	165	50	55	92	363+行程	440+行程	370+行程	60×60	M33×2	M48×2
125	152	185	50	55	97	378+行程	455+行程	380+行程	60×60	M33×2	M52×2
140	168	200	60	65	107	415+行程	500+行程	420+行程	70×70	M33×2	M60×2
160	194	220	60	65	115	427+行程	515+行程	430+行程	70×70	M42×2	M68×2
180	219	250	70	75	127	488+行程	590+行程	490+行程	80×80	M42×2	M76×3
200	245	270	80	85	138	518+行程	630+行程	520+行程	90×90	M42×2	M85×3
220	275	300	90	90	143	568+行程	690+行程	565+行程	100×100	M48×2	M95×3
250	299	330	100	100	153	598+行程	730+行程	595+行程	110×110	M48×2	M100×3

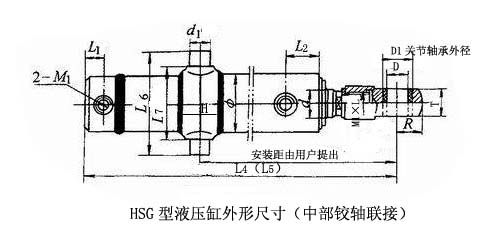

四、中間鉸軸連接式

缸徑	φ	D	D1	L1	L2	L4	L5	L6	L7	R×T厚	H	L1	2-M	M1-L長
90	108	40	62	45	78	303+行程	370+行程	200	140	45×45	75	40	M22×1.5	M36×2
100	121	50	75	55	82	357+行程	430+行程	230	155	60×60	90	50	M33×2	M42×2
110	133	50	75	55	92	363+行程	440+行程	245	170	60×60	90	50	M33×2	M48×2
125	152	50	75	55	97	378+行程	455+行程	260	185	60×60	90	50	M33×2	M52×2
140	168	60	90	65	107	415+行程	500+行程	290	200	70×70	105	60	M33×2	M60×2
160	194	60	90	65	115	427+行程	515+行程	320	230	70×70	105	60	M42×2	M68×2

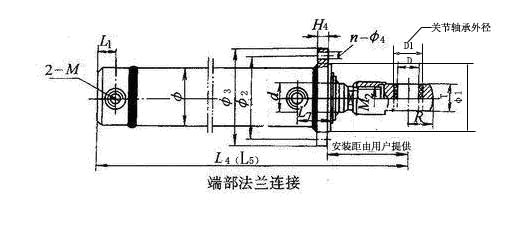

五、端部法蘭連接式

缸徑	φ	D	b1	b1	b2	b4	b5	φ1	φ2	φ3	H	n-φ4	2-M	M1-L長
90	108	40	62	45	78	370+行程	310+行程	130	160	190	20	8-φ15.5	M2×1.5	M36×2
100	121	50	75	55	82	430+行程	365+行程	145	180	210	20	8-φ18	M33×2	M42×2
110	133	50	75	55	92	440+行程	370+行程	160	195	225	22	8-φ18	M33×2	M48×2
125	152	50	75	55	97	455+行程	380+行程	175	210	240	22	10-φ18	M33×2	M52×2
140	168	60	90	65	107	500+行程	420+行程	190	225	260	24	10-φ20	M33×2	M60×2
160	194	60	90	65	115	515+行程	430+行程	220	260	300	28	10-φ22	M42×2	M68×2
